NCCL과 집합 통신 심화

알고리즘 선택 원리

1주차에서 NCCL이 AllReduce 등 집합 통신을 제공한다고 다뤘다. NCCL은 같은 AllReduce라도 조건에 따라 완전히 다른 알고리즘을 선택한다.

NCCL은 호출마다 알고리즘 7종 × 프로토콜 3종 = 21칸 비용표를 만들고, 예상 실행 시간이 가장 짧은 조합을 고른다.

Algorithm	핵심 구조	적용 범위
Ring	이웃 간 파이프라인	거의 모든 Collective
Tree	Double Binary Tree	AllReduce 전용
CollNetDirect / CollNetChain	IB SHARP (in-network reduce)	IB SHARP NIC 필요
NVLS	NVSwitch multicast + reduce	Hopper+, NVSwitch 필요
NVLSTree	NVLS + 멀티노드 트리	AllReduce
PAT	Bruck 변형	AllGather, ReduceScatter (1 GPU/노드)

Protocol	Cache line	Data 효율	적합
LL	8B (4B data + 4B flag)	50%	짧은 메시지, latency
LL128	128B (120B data + 8B flag)	93.75%	NVLink intra-node
Simple	full data + 별도 fence	~100%	큰 메시지, throughput

LL/LL128은 data 옆에 flag를 붙여 receiver가 단일 word load로 ready 폴링이 가능하다. Simple은 효율은 높지만 별도 fence가 필요하다.

NCCL P2P 레벨

nvidia-smi topo -m으로 GPU 간 연결 등급을 확인할 수 있다.

등급	의미	P2P 품질
NV#	NVLink # 개 묶음 경유	최상
PIX	단일 PCIe 브리지 (같은 스위치)	P2P 최적
PXB	다중 PCIe 브리지 (Host Bridge 미경유)	양호
PHB	PCIe + Host Bridge (CPU) 경유	저하 시작
NODE	같은 NUMA 노드 내 Host Bridge 간	저하
SYS	NUMA 노드 간 SMP 인터커넥트 경유	최악

NCCL_P2P_LEVEL 환경변수로 P2P 사용 거리 기준을 직접 설정할 수 있다.

NUMA와 멀티 GPU 토폴로지

NUMA 등장 배경

과거 SMP(Symmetric Multi-Processing) 구조에서는 모든 CPU가 단일 메모리 버스를 공유했다. CPU 수가 늘어날수록 메모리 버스 병목이 커졌다.

NUMA(Non-Uniform Memory Access)는 CPU마다 로컬 메모리를 두어 병목을 줄인 구조다.

• 각 CPU Socket이 하나의 NUMA Node를 구성한다.
• 로컬 메모리는 빠르고, 다른 소켓의 원격 메모리는 UPI/xGMI를 경유하므로 느리다.
• Intel은 QPI → UPI, AMD는 HyperTransport → Infinity Fabric(xGMI)을 사용한다.

멀티 GPU 환경에서 NUMA의 중요성

GPU와 NIC가 서로 다른 CPU 소켓에 붙으면 모든 통신이 소켓 간 링크(UPI/xGMI)를 거쳐야 한다.

GPUDirect RDMA가 불가능하거나 SYS 등급으로 성능이 극히 제한될 수 있다.

실무 배치 원칙:

• GPU와 해당 NIC를 같은 PCIe 스위치 하위(PIX)에 배치한다.
• GPU, NIC, 메모리를 같은 NUMA 노드에 고정(pin) 한다.
• PCIe ACS는 꺼야 한다. 켜져 있으면 같은 스위치 P2P도 루트 컴플렉스까지 끌려가 무력화된다.

graph TB
    subgraph "Socket 0 (NUMA Node 0)"
        CPU0[CPU 0]
        MEM0[Local Memory]
        GPU0[GPU 0~3]
        NIC0[NIC 0~3]
        PCIe0[PCIe Switch]
    end

    subgraph "Socket 1 (NUMA Node 1)"
        CPU1[CPU 1]
        MEM1[Local Memory]
        GPU1[GPU 4~7]
        NIC1[NIC 4~7]
        PCIe1[PCIe Switch]
    end

    CPU0 <-->|UPI/xGMI| CPU1
    GPU0 --- PCIe0
    NIC0 --- PCIe0
    GPU1 --- PCIe1
    NIC1 --- PCIe1

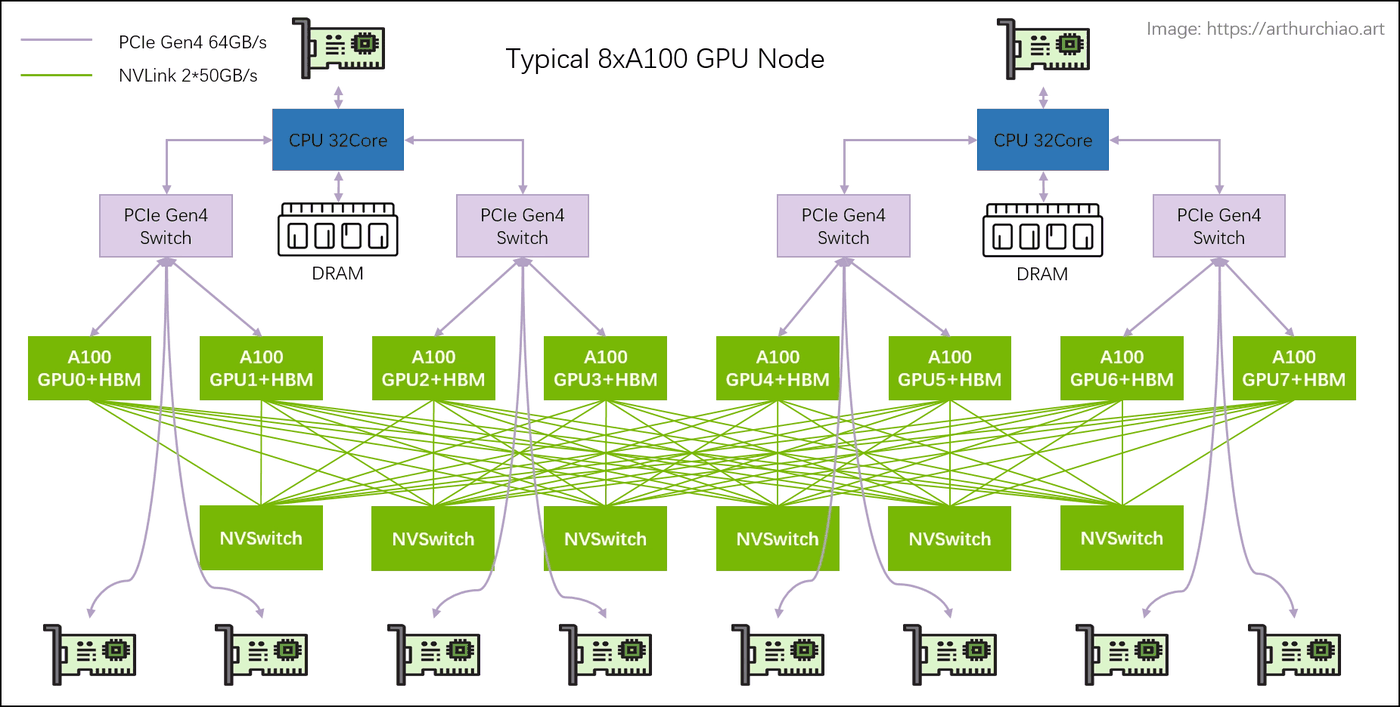

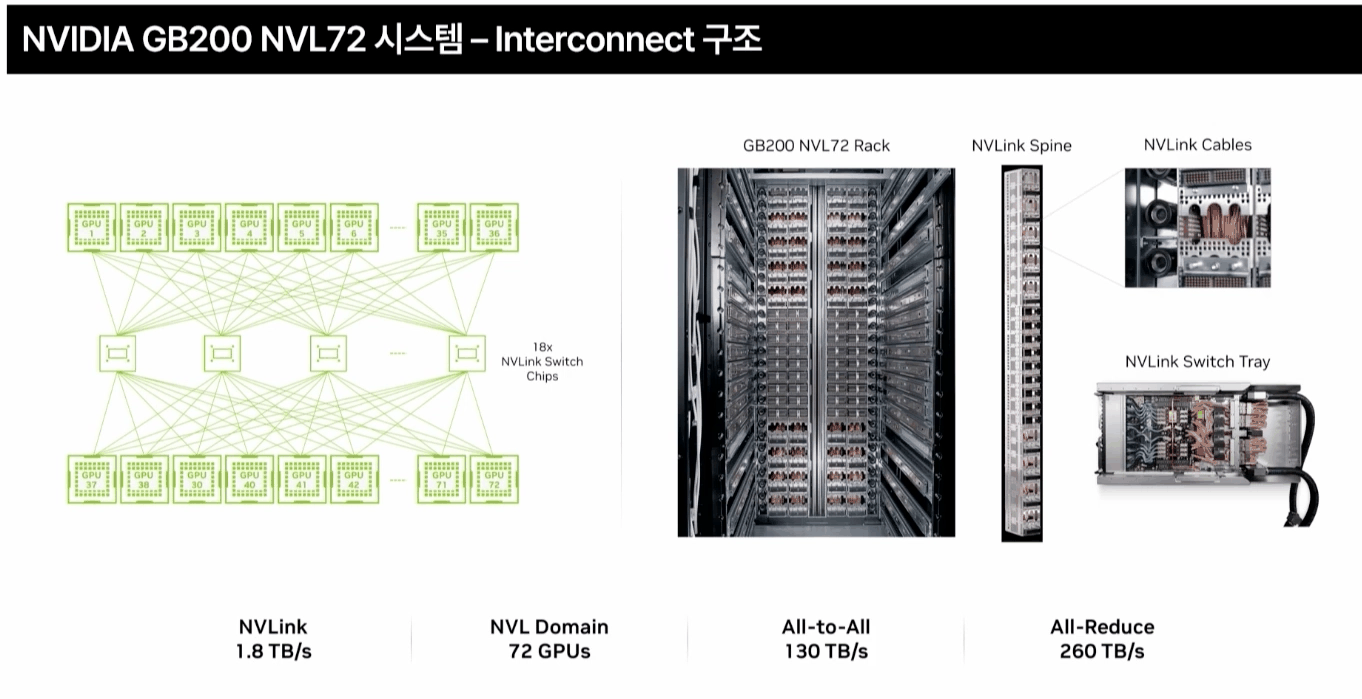

멀티 GPU 연결 스펙트럼

같은 서버에 GPU 8개가 있어도 연결 구조에 따라 성능이 완전히 다르다.

구성	Interconnect	Point-to-Point BW	특성
PCIe Gen5 only	PCIe	128 GB/s bidirectional	GPU 간 직접 링크 없음, 독립 서비스에 적합
H100 NVL (2-card bridge)	PCIe + NVLink	600 GB/s bidirectional	pair 내부 빠름, pair 간은 PCIe/UPI
H200 NVL (4-way bridge)	PCIe + NVLink	1.8 TB/s aggregate	4-GPU 단위 모델 실행에 좋은 기준
HGX H100/H200 SXM	NVSwitch	900 GB/s per GPU to fabric	8-GPU 전체 균일 fabric
HGX B200 SXM	NVSwitch	1.8 TB/s per GPU to fabric	최고 균일 성능

NVSwitch는 non-blocking 방식이라 어떤 GPU도 contention 없이 통신할 수 있다. MoE처럼 token routing이 자주 발생하는 모델에서 특히 유리하다.

NVIDIA Fabric Manager: NVSwitch 기반 HGX에서 topology 탐지, routing table 구성, GPU partition 정의를 담당한다. 물리 NVSwitch 위에 논리 partition을 만들어 VM/워크로드가 topology-aware하게 GPU를 묶어 쓰도록 한다.

InfiniBand 심화

등장 배경

PCI/PCI-X 공유 버스는 모든 장치가 같은 대역폭을 나눠 쓰고, 장치가 늘수록 각 장치 대역폭이 줄었다. InfiniBand는 스위치 기반 포인트투포인트 패브릭으로 이 한계를 극복했다.

핵심 가치는 "Bandwidth Out of the Box": CPU 근처에 갇혀 있던 높은 대역폭을 서버 외부, 클러스터, 스토리지 경계까지 확장한다.

IB 계층 구조

InfiniBand는 자체 계층 스택을 가진다.

[LRH] [GRH optional] [BTH] [Extended Transport Header] [Payload] [ICRC] [VCRC]

계층	역할
Physical	케이블, 커넥터, 핫스왑
Link	패킷 구조, LID 주소, QoS(Virtual Lane), 흐름 제어(credit-based), CRC
Network	서브넷 간 라우팅, IPv6 기반 GRH
Transport	순서 보장, 재조립, QP, 전송 서비스
Upper	Verbs 인터페이스

• LRH(Local Route Header): 같은 서브넷 내 local forwarding에 사용한다.
• GRH(Global Route Header): 서브넷을 넘을 때 사용하며, 128-bit IPv6 형식 주소를 담는다.

IB 전송 서비스 (QP Type)

타입	신뢰성	연결성	RDMA Read/Atomic	비유
RC (Reliable Connection)	O	O	O	TCP
UC (Unreliable Connection)	X	O	X	-
UD (Unreliable Datagram)	X	X	X	UDP
DC (Dynamic Connection)	O	동적	O	대규모용

NCCL, UCX, MPI 등 대부분의 라이브러리가 RC를 쓰는 이유는 RDMA Read와 Atomic이 RC에서만 동작하기 때문이다.

IB BTH (Base Transport Header)

BTH는 InfiniBand transport 계층의 공통 헤더다. 어떤 RDMA 작업인지(opcode), 어느 QP로 가야 하는지, 패킷 순서가 무엇인지를 담는다.

BTH 필드	의미
OpCode	SEND / RDMA WRITE / RDMA READ / ATOMIC / ACK / CNP
Destination QP	목적지 Queue Pair 번호
PSN	Packet Sequence Number - 패킷 순서 및 재전송 기준
P_Key	Partition Key - InfiniBand 논리적 격리/partition 식별자
AckReq	ACK 요청 여부

RDMA WRITE에는 BTH 뒤에 RETH(RDMA Extended Transport Header)가 따라온다. RETH에는 원격 메모리 주소(Virtual Address), rkey, 길이가 담긴다.

RDMA 통신 패러다임

연산	responder CPU 개입	용도
Send/Recv	O	제어 메시지, 메타데이터 교환
RDMA Write	X	일방적 데이터 전달 (NCCL 기본)
RDMA Read	X	pull 패턴, KV cache 회수
Atomic	X	분산 락, counter

RDMA Write가 빠른 이유: 데이터를 한 방향으로 보내고 작은 ACK만 반환한다. RDMA Read는 요청 전송 후 데이터 수신 round-trip이 필요하다. 그래서 NCCL과 NIXL은 Write 중심 구조다.

RDMA Write 패킷 시퀀스: First / Middle / Last / Only

하나의 RDMA Write 작업이 여러 패킷으로 나뉠 때 각 패킷의 역할이 다르다.

Host1 GPU-0 Memory → [RDMA Write First (RETH 포함, PSN 1)] → Host2 GPU-0 Memory [위치 2C에 write]
                   → [RDMA Write Middle (PSN 2)]          → [이전 offset 다음인 2D에 write]
                   → [RDMA Write Last (PSN 3)]             → [2E에 write]

• RDMA Write First: RETH 포함. 수신 RNIC가 원격 메모리 주소(VA), R_Key, 길이를 이 패킷에서 파악한다.
• RDMA Write Middle / Last: RETH 없음. First에서 받은 context와 PSN 순서에만 의존한다.

문제: Middle/Last는 First의 context에 의존하므로 패킷이 out-of-order로 도착하면 수신 NIC가 버퍼링해야 한다. 고속 환경에서 buffer pressure와 packet drop 위험이 커진다.

RDMA Write Only: NVIDIA ConnectX-5 이후 NIC가 지원하는 방식으로, 모든 패킷이 각자 RETH를 포함한다. 각 패킷이 destination address를 직접 알고 있어 다른 경로로 분산돼도 정상 처리가 가능하다. 이 구조가 Packet Spraying을 가능하게 한다.

방식	RETH 위치	순서 의존성	Packet Spraying
Write First/Middle/Last	First만 포함	Middle/Last가 First에 의존	어려움 (out-of-order 위험)
Write Only	모든 패킷 포함	각 패킷 self-contained	가능

IB vs RoCEv2 코드 레벨 차이

libibverbs API, QP, MR, RC/UC/UD semantics는 IB와 RoCEv2가 동일하다. 차이는 wire 전송 방식 하나다.

IB:     is_global = 0, dlid = peer->lid (LID 기반 routing)
RoCEv2: is_global = 1, GRH.dgid = peer->gid (IP 기반 routing)

show_gids 명령으로 RoCEv2용 GID 인덱스(IPv4 mapped + v2)를 확인해야 한다. 잘못 선택하면 RoCEv1으로 동작해 라우팅이 실패한다.

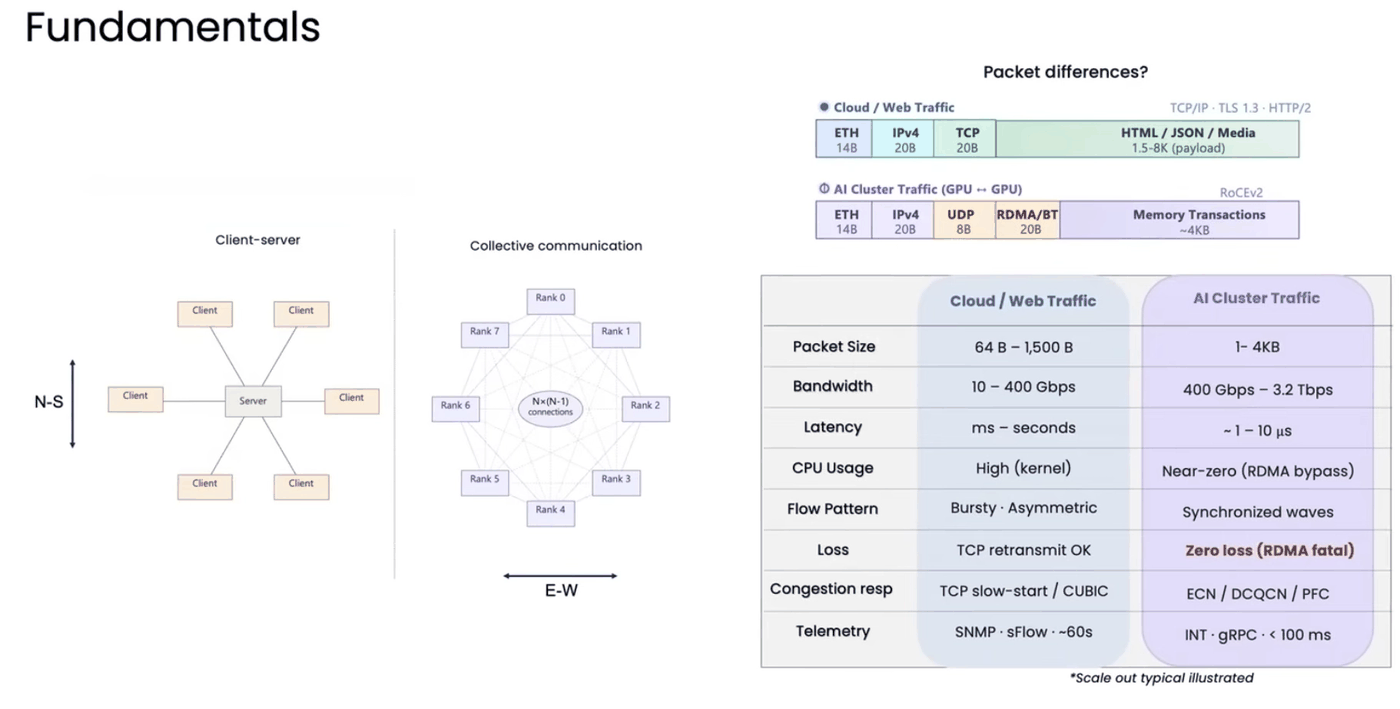

RoCEv2와 무손실 이더넷

RoCEv1 vs RoCEv2

구분	RoCE v1	RoCEv2
캡슐화 계층	L2 (Ethertype 0x8915)	L3/L4 (UDP 위)
라우팅	불가 (같은 브로드캐스트 도메인)	가능 (IP routable)
확장 범위	단일 L2 서브넷	멀티 서브넷 / 멀티 라우터

RoCEv2는 L3 Leaf-Spine 토폴로지와 함께 사실상의 표준으로 자리잡았다.

graph LR
    ETH[Ethernet Header] --> IP[IP Header]
    IP --> UDP["UDP dst port 4791"]
    UDP --> BTH["IB BTH"]
    BTH --> PAYLOAD[RDMA Payload]
    PAYLOAD --> ICRC[ICRC]

UDP 출발지 포트를 흐름별로 다르게 설정하면 스위치 ECMP 해싱이 여러 경로로 트래픽을 분산한다. RoCEv2에는 IB Subnet Manager가 불필요하다. 대신 이더넷 스위치 설정의 중요도가 올라간다.

IB vs RoCEv2 비교

구분	InfiniBand	RoCEv2
전송 매체	전용 IB 패브릭	표준 이더넷
무손실 방식	Credit-based flow control 내장	PFC/ECN/DCQCN 별도 구성 필요
스위치	전용 IB 스위치/HCA	범용 이더넷 스위치/NIC
운영 난이도	별도 운영 체계 학습 필요	기존 이더넷 운영 경험 재사용
생태계	NVIDIA 중심	다수 벤더 / 개방형
대표 사용처	초대규모 HPC/AI 전용 클러스터	하이브리드/멀티 클라우드, 범용 데이터센터

RoCEv2 혼잡 제어

혼잡이 발생하는 이유

"무오버서브스크립션" 구조라도 실제 혼잡은 발생한다.

• 여러 서버가 동시에 같은 목적지로 보낸다.
• ECMP 해시 결과 여러 flow가 같은 링크를 선택한다.
• AI/ML 트래픽은 소수의 Elephant Flow가 많아 특정 링크에 몰리기 쉽다.
• RoCEv2는 UDP 기반이라 TCP처럼 손실 복구와 혼잡 제어가 자동으로 동작하지 않는다.

혼잡 지점 (Congestion Points)

혼잡 위치	발생 상황
Local Leaf Link	같은 Leaf에 붙은 여러 서버가 같은 목적지로 몰림
Leaf → Spine	ECMP 해시 결과 여러 flow가 같은 uplink 선택
Spine → Leaf	여러 source에서 온 트래픽이 같은 Spine→Leaf downlink로 집중
Leaf → Server	최종 NIC 대역폭보다 수신 트래픽이 큰 Incast
Spine → Super Spine	5-stage Clos 구조에서 상향 링크 혼잡

Incast: 여러 송신자가 동일 수신자나 동일 출력 링크로 동시에 보내는 패턴이다. AllReduce/AllGather, Checkpoint 저장, 데이터 로딩에서 자주 발생한다.

graph TB
    subgraph "Gradient Sync 혼잡 예시"
        H1["Host-1 GPU-0<br/>200Gbps"]
        H2["Host-2 GPU-0<br/>200Gbps"]
        H3["Host-3 GPU-0<br/>200Gbps"]
        RS["Rail Switch A<br/>Egress Queue"]
        H4["Host-2 GPU-0<br/>수신 NIC 200Gbps"]
    end

    H1 -->|200G| RS
    H2 -->|200G| RS
    H3 -->|200G| RS
    RS -->|병목: 200G 링크| H4

ECN (Explicit Congestion Notification)

스위치 큐가 WRED 임계값에 도달하면 패킷을 버리지 않고 IP 헤더에 혼잡 표시(CE)를 찍는다.

WRED 임계값 동작:

큐 깊이	동작
< WRED Min	정상 전달 (ECN 마킹 없음)
WRED Min ≤ depth < WRED Max	일부 패킷에 ECN CE(11) 마킹 시작
≥ WRED Max	모든 패킷에 ECN CE(11) 마킹
≥ Drop Threshold	ECN 마킹으로 버티지 못하고 packet drop 발생

혼잡 발생 → 스위치가 ECN 마킹 → 패킷이 수신자에게 도달
→ 수신 NIC가 CNP(Congestion Notification Packet, IBTH opcode 0x81, DSCP 48) 생성
→ CNP가 strict priority queue(Queue 7)로 전달 (data traffic Queue 3보다 우선)
→ 송신 NIC가 해당 QP의 전송 속도 감소

DSCP 분류:

트래픽	DSCP	QoS Group	Queue
RoCEv2 data	24	3	Queue 3 (ECN/WRED 적용)
CNP feedback	48	7	Queue 7 (strict priority)

CNP는 congestion feedback이므로 data traffic 뒤에 밀리면 sender rate control도 늦어진다. strict priority 처리가 필수다.

• ECN은 Flow 단위로 제어한다.
• 단점: CNP 왕복 지연 동안 큐가 계속 찰 수 있다. 패킷 손실을 완전히 막지는 못한다(Lossy Queue).

PFC (Priority Flow Control)

IEEE 802.1Qbb. 혼잡 시 패킷을 버리기 전에 상위 장비에 PAUSE Frame(XOFF)을 보내 해당 Priority Class 트래픽을 일시 중단시킨다.

AI Fabric은 L3 routed fabric을 사용하므로 전통적인 L2 PCP 기반 PFC만으로는 부족하다. IP 헤더의 DSCP 값을 기준으로 traffic class를 식별하는 DSCP-based PFC를 사용한다.

큐 → XOFF Threshold 초과 → Pause Frame (Ethertype 0x8808, CEV 비트 3 세트)
                         → upstream 장비가 Priority Queue 3 트래픽 일시 정지
큐 → XON Threshold 이하 → quanta = 0인 PFC Frame → 전송 재개

Quanta 필드: 400Gbps 인터페이스에서 1 quanta = 512 bit-time ≈ 1.28ns. 최대값 0xFFFF(65535)이면 약 83.9μs 정지.

Buffer Headroom: XOFF pause가 upstream에 도달하기 전 in-flight traffic을 흡수할 여유 버퍼. Headroom이 부족하면 pause를 보내도 packet drop이 발생할 수 있다.

PFC Cascade 전파 흐름

혼잡이 한 지점에서 시작해 upstream으로 단계적으로 전파된다.

sequenceDiagram
    participant GPU3 as Host3 GPU-3
    participant RailC as Rail Switch C
    participant Spine1 as Spine Switch 1
    participant RailAB as Rail Switch A/B

    Note over RailC: GPU-3 방향 Egress Queue 3 혼잡
    Note over RailC: Ingress Queue 3 xOFF 초과
    RailC->>Spine1: PFC Pause (CEV bit3, Queue 3)
    Note over Spine1: Egress Q3 → RailC 방향 정지
    Note over Spine1: 자체 Egress Queue 3 증가
    Note over Spine1: Ingress xOFF 초과
    Spine1->>RailAB: PFC Pause (CEV bit3, Queue 3)
    Note over RailAB: Spine1 방향 Queue 3 정지
    Note over RailC: Queue 3 Buffer xON 이하로 감소
    RailC->>Spine1: PFC Resume (quanta = 0)
    Spine1->>RailAB: PFC Resume (quanta = 0)
    Note over RailAB: Queue 3 traffic 재개

PFC는 Traffic Class 전체를 멈추기 때문에 두 가지 문제가 있다.

• Head-of-Line Blocking: 혼잡을 만든 flow 외의 정상 flow도 같이 멈춘다.
• PFC Storm: Pause가 upstream으로 계속 전파되어 네트워크 전체가 멈추는 교착 상태.

PFC Watchdog은 PFC Storm을 감지하면 Drop 또는 Forward 방식으로 완화한다. 일반적으로 Drop 방식을 쓴다(일부 패킷 손실을 감수하더라도 Storm 확산을 끊는다).

LLDP/DCBX: PFC 협상은 LLDP의 IEEE DCBXv2(802.1Qbb/802.1Qaz) TLV로 수행된다. 양단 장비의 DSCP-to-priority mapping이 맞지 않으면 의도한 queue가 pause되지 않거나 CNP가 우선 처리되지 않는다.

DCQCN (Data Center Quantized Congestion Notification)

ECN의 반응 지연과 PFC의 Class 단위 영향 문제를 함께 해결하는 RoCEv2 표준 혼잡 제어 알고리즘이다.

임계값 순서

xON < WRED Min < WRED Max < xOFF

Threshold	역할
xON	PFC resume 기준 (queue가 여기 이하면 전송 재개)
WRED Min	ECN marking 시작
WRED Max	모든 packet에 ECN CE(11) marking
xOFF	PFC pause 시작 (ECN으로 못 막았을 때 최후 방어)

ECN이 먼저 동작해야 하는 이유: 송신 NIC가 CNP feedback을 받고 전송률을 점진적으로 줄이면 queue가 xOFF까지 차기 전에 안정화된다. xOFF가 WRED Max보다 먼저 오면 갑작스러운 PFC pause → HOL Blocking → xON 이하 → resume → 다시 burst → 다시 xOFF의 stop-and-go 진동이 반복된다.

sequenceDiagram
    participant TX as 송신 NIC
    participant SW as Rail Switch
    participant RX as 수신 NIC

    TX->>SW: RDMA 패킷 (DSCP 24, ECN 10)
    Note over SW: Queue 3 depth ≥ WRED Min
    SW->>RX: ECN CE(11) 마킹된 패킷 전달
    RX->>TX: CNP (DSCP 48, opcode 0x81, QP 0x123456)
    Note over TX: DCQCN - QP 전송률 점진적 감소
    Note over SW: Queue 압력 완화, WRED Min 이하로 복귀
    Note over SW: (만약 ECN만으로 부족해 xOFF 도달 시)
    SW->>TX: PFC PAUSE (최후 방어선)

스위치 설정 6단계

Step 1. DSCP 분류
  DSCP 24 → class ROCEv2   (RoCEv2 data)
  DSCP 48 → class CNP      (congestion feedback)

Step 2. 내부 QoS group marking
  ROCEv2 → qos-group 3
  CNP    → qos-group 7  (strict priority)
  default → qos-group 0

Step 3. Egress queue scheduling + WRED/ECN threshold
  Queue 7: CNP strict priority (data traffic 뒤에 밀리지 않도록)
  Queue 3: RoCEv2 data, bandwidth 보장, WRED Min/Max 설정, ecn 옵션 활성화
  # ecn 옵션이 없으면 WRED threshold에서 packet drop → RDMA에 치명적

Step 4. PFC + Network QoS
  Queue 3 클래스: MTU 9216 (Jumbo frame), PFC CoS 3 활성화
  PFC Watchdog 활성화

Step 5. system QoS policy 적용
  network-qos policy bind
  egress queuing policy bind

Step 6. Interface 적용
  PFC auto negotiation
  PFC watchdog
  ingress QoS classification policy

설계 원칙:

1. Threshold 순서: xON < WRED Min < WRED Max < xOFF 관계가 깨지면 stop-and-go 진동 발생
2. CNP strict priority: congestion feedback이 늦으면 sender rate control도 늦어진다
3. WRED에 ecn 옵션 필수: 없으면 packet drop 방식으로 동작
4. PFC는 backup: 평상시 ECN/CNP rate control이 담당하고, PFC는 drop 직전 보호 장치
5. 설정 일관성: classification → marking → queueing → network-qos → system qos → interface 모두 연결돼야 DCQCN이 동작

모니터링 항목:

• ECN CE-marked packet count, CNP sent/received
• Queue 3 buffer occupancy, WRED marking count
• PFC xOFF/xON event, PFC pause duration, PFC watchdog trigger
• RoCE retransmission/timeout, GPU step-time jitter, NCCL allreduce latency

SFC (Source Flow Control)

ECN의 왕복 지연과 PFC의 Class 단위 영향을 줄이기 위해 제안된 차세대 방식이다.

혼잡이 발생한 스위치가 직접 송신자에게 Flow 단위 제어 신호를 보낸다. 혼잡 패킷의 Source/Destination IP를 뒤집어 원래 송신자로 신호를 전달하고, payload는 trim한다.

방식	혼잡 알림 방향	제어 단위	주요 문제
ECN	스위치 → 목적지 → 송신자	Flow	CNP 왕복 지연
PFC	스위치 → 이전 Hop → upstream	Traffic Class 전체	HOL Blocking, PFC Storm
SFC	혼잡 스위치 → 송신자 직접	Flow	NIC/스위치 지원 필요

GPU 클러스터 네트워크 설계

서버 내부 구조: Shared NIC vs Dedicated NIC

모델 크기에 따라 필요한 GPU 수가 달라지고, GPU 수가 늘면 서버 간 backend network가 critical path가 된다.

모델 크기	필요 메모리	필요 GPU 수	통신 범위
8B	~16GB	단일 GPU	-
70B	~140GB	최소 2 GPU	서버 내 NVLink
405B	~810GB	여러 서버	intra-host NVLink + inter-host network

Shared NIC 구조: 8개 GPU가 PCIe switch를 통해 소수의 ConnectX-7 NIC를 공유한다.

[GPU 0~7] → [NVSwitch baseboard] → [PCIe Gen5 switch] → [ConnectX-7 200GbE NIC]
                                                          ↑
                                               PCIe bandwidth ~128 GB/s
                                               NIC bandwidth  ~25 GB/s  ← 병목

• 장점: 비용 낮음, 구조 단순, 개발/소규모에 적합
• 단점: 여러 GPU가 동시에 RDMA traffic을 발생시키면 shared NIC가 병목

Dedicated NIC per GPU: GPU마다 전용 ConnectX-7 200GbE NIC를 붙이는 방식.

GPU 0 → NIC 0 (200GbE) → Rail 1
GPU 1 → NIC 1 (200GbE) → Rail 2
...
GPU 7 → NIC 7 (200GbE) → Rail 8

• 장점: GPU별 network bandwidth 분리, RDMA 성능 안정적, Rail-optimized topology 구성 쉬움
• 단점: NIC·switch port·cable·전력 비용 증가

대규모 production AI cluster에서는 dedicated NIC per GPU가 일반적이다.

네트워크 Fabric 종류

AI GPU 서버는 목적별로 포트가 나뉜다.

┌──────────────────────────── GPU Server ────────────────────────────┐
│ [GPU0]─[NIC0]──→ Training Fabric / Rail0                           │
│ [GPU1]─[NIC1]──→ Training Fabric / Rail1                           │
│ ...                                                                │
│ [GPU7]─[NIC7]──→ Training Fabric / Rail7                           │
│ [CPU NIC]────────→ Frontend / Inference / Management Network       │
│ [NVMe NIC]───────→ Storage Fabric / NVMe-oF                        │
└────────────────────────────────────────────────────────────────────┘

Fabric	용도	특성
Training Fabric	GPU 간 AllReduce, Gradient Sync	초고대역폭, RDMA, lossless 필수
Inference Fabric	사용자 요청 처리	프론트엔드 네트워크, 일반 TCP/IP
Storage Fabric	학습 데이터 로딩, Checkpoint	NVMe-oF, RoCEv2/IB
Management Fabric	SSH, Kubernetes control plane	저속 관리 네트워크

AI Fabric 설계 도전

Egress 혼잡

Gradient Sync 중 여러 GPU가 동시에 동일 목적지로 RDMA Write를 보내면 Rail Switch의 특정 egress 포트에 트래픽이 집중된다.

3개 Host가 각 200Gbps로 동시에 Host-2 GPU-0으로 보내면 Rail Switch A의 Host-2 방향 egress에 최대 800Gbps가 몰려 혼잡이 발생한다.

NIC/PCIe 수준 HOL Blocking

Rail switch 수준뿐 아니라 서버 내부에서도 HOL Blocking이 발생한다. NCCL이 GPU-0의 gradient를 GPU-1을 경유해 다른 서버로 전달하는 topology를 구성했을 때, GPU-1이 자신의 gradient 전송 중에 GPU-0의 forwarding까지 맡으면 PCIe/NIC 대역폭 경쟁이 발생한다.

GPU-1 자신의 gradient 200Gbps 전송 중
+ GPU-0 gradient 200Gbps forwarding 요청
→ PCIe/NIC 병목 → queueing delay → collective completion 지연

ECMP Hash Polarization

GPU 간 하나의 QP를 통해 수백 MB~수 GB의 gradient를 전송하면 네트워크는 이를 하나의 큰 Elephant Flow로 본다. ECMP 5-tuple hash 결과 여러 flow가 동일 uplink를 선택하면 한 spine 링크는 과부하, 다른 링크는 유휴 상태가 된다.

정상: Flow A → Spine 1 / Flow B → Spine 2 (균등 분산)
편극: Flow A → Spine 1 / Flow B → Spine 1 (Spine 1 혼잡, Spine 2 유휴)

설계 시사점:

• Topology-aware 설계: GPU index ↔ NIC interface ↔ rail switch 연결이 일치해야 한다
• Congestion-aware 설계: collective phase에서 fan-in/fan-out 패턴을 미리 계산해야 한다
• Failure domain 최소화: rail switch 하나가 많은 GPU subset을 고립시키지 않도록 redundancy 설계
• Flow 분산 개선: ECMP hash만 믿지 말고 adaptive routing / packet spraying / NCCL topology tuning 검토

설계 핵심 목표

세 가지 요소가 핵심이다.

High-radix: 스위치 포트 수가 많을수록 적은 계층으로 더 많은 장비를 연결한다. 계층이 늘수록 장비 수·케이블 수·latency·장애 지점이 함께 늘어난다.

Oversubscription ratio 1:1: 서버 방향(downlink) 총 대역폭 = Spine 방향(uplink) 총 대역폭. 서버들이 동시에 최대 속도로 보내도 fabric이 막히지 않는다.

64포트 400G 스위치 예시:
  서버 방향: 32포트 × 400G = 12.8Tbps
  Spine 방향: 32포트 × 400G = 12.8Tbps
  Oversubscription = 1:1 (non-blocking)

Proactive congestion management: 혼잡이 생긴 뒤 대응하는 것이 아니라, ECMP로 처음부터 트래픽을 여러 경로로 분산해 혼잡을 예방한다.

로드 밸런싱: Elephant Flow 분산

AI workload의 GPU-to-GPU RDMA 트래픽은 line-rate에 가까운 Elephant Flow다. 기존 flow-based ECMP는 이 특성에 취약하다.

Flow-based ECMP 한계

5-tuple hash (src IP, dst IP, src port, dst port, protocol) → 하나의 flow는 항상 같은 path
AI backend: 소수의 큰 flow가 같은 uplink 선택 → hash polarization → 특정 링크 혼잡

Flowlet-based Adaptive Routing

하나의 flow를 더 작은 burst 단위인 flowlet으로 나눠, congestion 상태에 따라 다른 path로 보낸다.

초기: flowlet → Spine-1
Rail-1 ↔ Spine-1 utilization이 threshold 초과
→ adaptive routing이 감지
→ 일부 flowlet → Spine-2로 전환

• 장점: 여러 path를 고르게 사용, reordering 위험이 packet spraying보다 낮다
• flowlet 내부 packet 순서는 유지되므로 RDMA 호환성 좋다

Packet Spraying

같은 flow 안의 개별 packet을 여러 equal-cost path로 분산한다. 링크 활용률을 가장 세밀하게 균등화할 수 있다.

Packet 1 → Spine-1
Packet 2 → Spine-2
Packet 3 → Spine-1
Packet 4 → Spine-2

단, RDMA Write First/Middle/Last 구조에서는 out-of-order 도착 시 수신 NIC가 buffering해야 하므로 문제가 발생한다. RDMA Write Only를 사용하면 각 패킷이 RETH를 포함하므로 packet spraying과 호환된다.

방식	단위	장점	AI Fabric 관점
Flow-based ECMP	Flow	순서 보장, 구현 단순	Elephant flow hash polarization에 취약
Flowlet Adaptive Routing	Flowlet	link utilization 개선, reordering 낮음	가장 균형 잡힌 개선책
Packet Spraying	Packet	경로 분산 가장 세밀	RDMA Write Only 같은 self-contained packet 구조 필요

Rail-Optimized Design (ROD)

Rail 개념

8-GPU 서버에는 GPU마다 NIC가 대응된다.

GPU0 ↔ NIC0
GPU1 ↔ NIC1
...
GPU7 ↔ NIC7

Rail: 같은 GPU 번호끼리 묶은 외부 네트워크 경로다. 8-GPU 서버 클러스터에는 Rail 0~7, 총 8개의 논리 네트워크가 생긴다.

Rail 0 = 모든 서버의 GPU0/NIC0 → Leaf0
Rail 1 = 모든 서버의 GPU1/NIC1 → Leaf1
...
Rail 7 = 모든 서버의 GPU7/NIC7 → Leaf7

NCCL 같은 라이브러리는 GPU/NIC topology를 고려해 all-reduce ring이나 tree를 구성한다. rail 구조가 명확하면 통신 경로가 예측 가능해져 최적화가 쉬워진다.

graph TB
    subgraph "Server A"
        GA0[GPU0/NIC0]
        GA1[GPU1/NIC1]
        GA7[GPU7/NIC7]
        GSA[Internal NVSwitch<br/>GPU0~7]
    end

    subgraph "Server B"
        GB0[GPU0/NIC0]
        GB1[GPU1/NIC1]
        GB7[GPU7/NIC7]
        GSB[Internal NVSwitch<br/>GPU0~7]
    end

    subgraph "Rail Leaf Switches"
        L0[Leaf0<br/>Rail0]
        L1[Leaf1<br/>Rail1]
        L7[Leaf7<br/>Rail7]
    end

    GA0 -->|E1| L0
    GB0 -->|E1| L0
    GA1 -->|E2| L1
    GB1 -->|E2| L1
    GA7 -->|E8| L7
    GB7 -->|E8| L7

Intra-rail vs Inter-rail 통신

구분	의미	경로	Latency
Intra-rail	같은 rail 안 통신 (GPU0 ↔ GPU0)	Leaf 하나만 거침	최소 (1-hop)
Inter-rail	서로 다른 rail 간 통신 (GPU0 ↔ GPU3)	Leaf → Spine → Leaf	~2배 latency

서버 A의 GPU0와 서버 B의 GPU0은 같은 Leaf0에 연결되어 있으므로 Spine 없이 직접 통신한다. 반면 서버 A의 GPU0와 서버 B의 GPU3은 다른 rail이므로 Spine을 경유해야 한다.

Rail Switch 설계 변형

Single Rail Switch: 하나의 스위치에 여러 host의 GPU NIC를 직접 연결하고, port group을 rail별 VLAN으로 나눈다.

• 장점: 구조 단순, 비용 낮음, 같은 switch 내부라 latency 낮음
• 단점: 스위치 1대가 단일 장애 지점(Single Point of Failure), 확장성 제한, HA 미흡

Dual Rail Switch: GPU마다 dual-port NIC를 붙이고 두 개의 Rail Switch에 연결한다.

GPU-0 ─ NIC (port1) → Rail Switch A
       ─ NIC (port2) → Rail Switch B

• 장점: Rail switch 장애 시에도 나머지 경로로 통신 가능, HA/운영 환경에 적합
• 단점: NIC 포트 수, switch 수, 케이블 수, 비용 증가

운영/상용 환경에서는 Dual Rail Switch가 사실상 표준이다.

ROD 클러스터 규모별 구성

256 GPU 클러스터 (Spine 없이 동작 가능)

32 servers × 8 GPUs = 256 GPUs
8 leaf switches (Leaf0~Leaf7), 각 32 downlinks × 400G
Leaf0: 32대 서버의 GPU0 = 32개 연결
...
Leaf7: 32대 서버의 GPU7 = 32개 연결

512 GPU 클러스터 (Spine 없이 효율적 동작)

64 servers × 8 GPUs = 512 GPUs
8 leaf switches, 각 64 downlinks × 400G
같은 rail 안에서는 Spine 없이 Leaf 하나로 직접 통신

512 GPU 이상 확장: 3-stage Clos

graph TB
    subgraph "Row 1 (Stripe 1)"
        L0[Leaf0] --> SP1[Spine1]
        L0 --> SP2[Spine2]
        L0 --> SP3[Spine3]
        L0 --> SP4[Spine4]
        L1[Leaf1] --> SP1
        L7_1[Leaf7] --> SP4
    end

    subgraph "Row 2 (Stripe 2)"
        L8[Leaf8] --> SP1
        L8 --> SP2
        L15[Leaf15] --> SP4
    end

    SP1 --> L0
    SP1 --> L8

• 8 Leaf + 4 Spine (1 Row) → 32 servers = 256 GPUs
• 16 Leaf + 8 Spine (2 Rows) → 64 servers = 512 GPUs
• Row/Stripe를 추가하면 수평 확장이 가능하다.

8개 leaf 스위치 묶음 = 1 Row / 1 Stripe: 동일 GPU 번호 집합을 커버하는 leaf 8개가 하나의 Row를 구성한다. Row를 추가하면 더 많은 서버를 같은 rail 번호 체계로 수용한다.

마무리

• NCCL은 알고리즘 7종 × 프로토콜 3종 비용표로 매 호출마다 최적 조합을 선택한다. NVSwitch 환경에서는 NVLS로 switch 내부에서 reduce를 처리해 AllReduce 트래픽을 A100 대비 약 2배 줄인다.

• NUMA는 CPU 소켓마다 로컬 메모리를 두어 중앙 버스 병목을 제거한다. GPU, NIC, 메모리를 같은 NUMA 노드에 고정해야 GPUDirect RDMA 성능을 최대화할 수 있다.

• IB와 RoCEv2는 libibverbs API와 RC QP semantics를 공유하며 차이는 wire 포맷 하나다. IB는 credit-based lossless fabric이 내장되고, RoCEv2는 PFC/ECN/DCQCN으로 무손실에 가까운 환경을 구성한다.

• DCQCN의 핵심은 임계값 순서다. xON < WRED Min < WRED Max < xOFF를 유지해야 ECN이 먼저 부드럽게 속도를 줄이고, PFC가 최후 방어선으로 동작한다. 이 순서가 깨지면 stop-and-go 진동이 반복된다.

• AI Fabric에서 Elephant Flow의 ECMP Hash Polarization을 해결하려면 Flowlet Adaptive Routing 또는 Packet Spraying이 필요하다. Packet Spraying은 RDMA Write Only 구조와 함께 써야 out-of-order 문제를 피할 수 있다.

• Rail-Optimized Design은 같은 GPU 번호끼리 동일 Leaf에 연결해 intra-rail 통신을 1-hop으로 줄이는 설계다. Dual Rail Switch로 HA를 확보하고, Row(Stripe) 단위로 수평 확장한다.

참고

• AI for Network Engineers: Challenges in AI Fabric Design - Nektimes
• Congestion Avoidance in AI Fabric - Nektimes
• Understanding Flow, Flowlet, and Packet-Based Load Balancing - Nektimes
• Backend Network Topologies for AI Fabrics - Nektimes
• Rail-Optimized Networking for AI Training Workloads - Juniper
• NCCL 알고리즘 - hhoikoo.github.io
• RDMA Read/Write 실전 입문 - hhoikoo.github.io
• Understanding Multi-GPU Topologies Within a Single Host - frankdenneman.ai
• NUMA Deep Dive - frankdenneman.ai
• NVSwitch SHARP - NVIDIA Blog
• GPU 인터커넥트
• AI 모델 생명주기와 RDMA 네트워크
