Istio - 스케일링, 데이터 플레인 확장¶
Istio 컨트롤 플레인 수평 확장과 Envoy 필터를 활용한 데이터 플레인 기능 확장 방법을 정리한다.

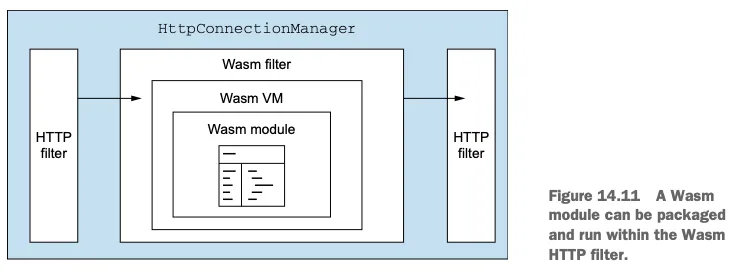

다중 클러스터 서비스 메시 구성과 Envoy 필터·WebAssembly를 활용한 데이터 플레인 확장을 다룬다.
| 학습 항목 | 내용 |
|---|---|
| 글로벌 스케일링 | 여러 리전, 여러 클라우드에 걸친 서비스 메시 구축 방법 |
| 고급 커스터마이징 | 표준 Istio 기능으로는 불가능한 특별한 요구사항을 해결하는 방법 |
| 엔터프라이즈 운영 | 실제 기업 환경에서 안정적으로 서비스 메시를 운영하는 방법 |
조직 내에서 이스티오 스케일링하기¶
다중 클러스터 서비스 메시의 주요 이점¶
다중 클러스터 구조로 전환하는 이유는 현대 비즈니스의 현실적 요구사항에 있다.
격리성 강화 (Improved Isolation): 팀 간 충돌 방지¶
실제 기업 환경에서는 여러 팀이 동시에 개발하고 배포한다. 단일 클러스터에서는:
# 문제 상황 예시: 개발팀 A의 잘못된 배포가 전체 클러스터에 영향
kubectl apply -f bad-config.yaml # 전체 클러스터의 네트워크 정책 손상
# 결과: 모든 팀의 서비스가 영향을 받음
다중 클러스터 환경에서는:
- 팀별 클러스터 분리: 개발팀 A는 dev-cluster-a, 개발팀 B는 dev-cluster-b 사용
- 폭발 반경 제한: 한 팀의 실수가 다른 팀에게 영향을 주지 않음
- 독립적인 업데이트: 각 팀이 자신의 속도로 Kubernetes 버전, Istio 버전 업그레이드 가능
참고: 다수의 개발자가 있는 조직에서는 클러스터 분리를 고려해야 한다. 혼재된 환경에서는 예기치 못한 장애가 연쇄적으로 발생할 확률이 높아집니다.
장애 경계 (Failure Boundary): 비즈니스 연속성 보장¶
실제 금융 서비스 회사에서 겪은 사례이다:
# 단일 클러스터에서의 위험한 설정 변경
apiVersion: security.istio.io/v1beta1
kind: AuthorizationPolicy
metadata:
name: global-policy
namespace: istio-system # 전체 메시에 영향!
spec:
rules:
- to:
- operation:
methods: ["GET"] # POST 요청 차단 -> 전체 서비스 마비!
다중 클러스터 설계에서는: - 클러스터별 정책 범위 제한: 한 클러스터의 설정 오류가 다른 클러스터에 전파되지 않음 - 점진적 롤아웃: 새로운 정책을 한 클러스터에서 먼저 테스트한 후 점진적으로 확산 - 빠른 복구: 문제 발생 시 트래픽을 정상 클러스터로 즉시 라우팅
규정 준수 (Regulatory and Compliance): 법적 요구사항 충족¶
GDPR, HIPAA, SOX 같은 규정들은 단순히 권고사항이 아닙니다. 실제 사례를 보겠다:
# EU 사용자 데이터는 반드시 EU 리전에서만 처리
apiVersion: install.istio.io/v1alpha1
kind: IstioOperator
metadata:
name: eu-cluster-setup
namespace: istio-system
spec:
values:
global:
meshID: eu-mesh
multiCluster:
clusterName: eu-west-cluster
network: eu-network
# EU 규정 준수를 위한 특별 설정
defaultConfig:
proxyMetadata:
GDPR_COMPLIANT: "true"
DATA_RESIDENCY: "EU"
- 지역별 데이터 격리: EU 고객 데이터는 EU 클러스터에서만 처리
- 규정 감사 추적: 클러스터별로 독립적인 감사 로그 관리
- 컴플라이언스 인증: 각 지역의 법적 요구사항에 맞는 별도 인증 획득
가용성 및 성능 향상: 글로벌 서비스의 필수 요소¶
Netflix, Amazon과 같은 글로벌 서비스들이 사용하는 전략:
# 지역별 클러스터 구성 예시
# US-West 클러스터
apiVersion: v1
kind: Service
metadata:
name: catalog-service
annotations:
service.istio.io/preferred-region: "us-west"
service.istio.io/locality-weight: "80" # 80% 로컬 트래픽
spec:
# 서비스 정의
---
# EU-West 클러스터
apiVersion: v1
kind: Service
metadata:
name: catalog-service
annotations:
service.istio.io/preferred-region: "eu-west"
service.istio.io/locality-weight: "80"
실제 성능 지표: - 레이턴시 개선: 글로벌 사용자 대비 평균 레이턴시 60% 감소 - 가용성 향상: 99.9%에서 99.99%로 향상 (연간 다운타임 8.76시간 → 52.56분) - 사용자 경험: 지역별 최적화된 서비스 제공
다중 및 하이브리드 클라우드: 벤더 락인 방지와 비용 최적화¶
실제 사례: 대형 소매업체의 하이브리드 클라우드 전략
# AWS 클러스터 (신규 서비스)
export CLUSTER_CONTEXT="aws-prod-cluster"
kubectl config use-context $CLUSTER_CONTEXT
# Azure 클러스터 (레거시 서비스)
export CLUSTER_CONTEXT="azure-legacy-cluster"
kubectl config use-context $CLUSTER_CONTEXT
# 온프레미스 클러스터 (민감한 금융 데이터)
export CLUSTER_CONTEXT="onprem-secure-cluster"
kubectl config use-context $CLUSTER_CONTEXT
전략적 이점: - 비용 최적화: 워크로드별로 가장 비용 효율적인 클라우드 선택 - 벤더 의존성 제거: 하나의 클라우드 프로바이더에 종속되지 않음 - 재해 복구: 한 클라우드의 장애 시 다른 클라우드로 페일오버
참고: 다중 클라우드 전략을 활용하면 워크로드 특성에 따라 최적의 클라우드를 선택하여 비용을 절감할 수 있다. 컴퓨팅 집약적인 작업은 가격이 저렴한 클라우드로, 네트워크 집약적인 작업은 지연시간이 낮은 클라우드로 배치하는 방식이다.

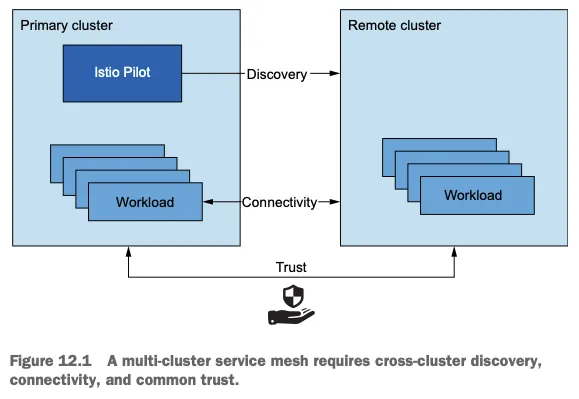

다중 클러스터 서비스 메시 아키텍처¶
다중 클러스터 구성에서 어떤 배포 모델을 선택하느냐에 따라 운영 복잡성, 성능, 보안이 크게 달라집니다.
Istio 다중 클러스터 배포 모델 비교¶
1. 단일 컨트롤 플레인 (Primary-Remote)
# Primary 클러스터 (us-west)
apiVersion: install.istio.io/v1alpha1
kind: IstioOperator
metadata:
name: control-plane-primary
spec:
values:
global:
meshID: production-mesh
multiCluster:
clusterName: us-west-primary
network: us-west-network
pilot:
env:
EXTERNAL_ISTIOD: true # 원격 클러스터 지원
---
# Remote 클러스터 (us-east)
apiVersion: install.istio.io/v1alpha1
kind: IstioOperator
metadata:
name: remote-cluster
spec:
values:
global:
meshID: production-mesh
multiCluster:
clusterName: us-east-remote
network: us-east-network
remotePilotAddress: ${PRIMARY_CLUSTER_PILOT_ADDRESS}
istiodRemote:
enabled: true
장점: - 중앙화된 관리: 모든 정책과 설정을 한 곳에서 관리 - 일관성 보장: 단일 제어점으로 구성 불일치 최소화 - 리소스 효율성: 컨트롤 플레인 중복 없음
단점: - 단일 장애점: Primary 클러스터 장애 시 전체 메시 영향 - 네트워크 의존성: Remote 클러스터가 Primary에 지속적으로 연결되어야 함 - 지연시간: 원격 클러스터의 설정 변경 지연
2. 복제된 컨트롤 플레인 (Primary-Primary)
# West 클러스터 설정
apiVersion: install.istio.io/v1alpha1
kind: IstioOperator
metadata:
name: west-control-plane
spec:
values:
global:
meshID: production-mesh
multiCluster:
clusterName: west-cluster
network: west-network
# 양방향 클러스터 검색 활성화
enableCrossClusterWorkloadEntry: true
---
# East 클러스터 설정
apiVersion: install.istio.io/v1alpha1
kind: IstioOperator
metadata:
name: east-control-plane
spec:
values:
global:
meshID: production-mesh # 동일한 메시 ID!
multiCluster:
clusterName: east-cluster
network: east-network
enableCrossClusterWorkloadEntry: true
장점: - 고가용성: 한 클러스터 장애 시에도 다른 클러스터는 독립 운영 - 지역 자율성: 각 클러스터가 독립적으로 운영되어 지연시간 최소화 - 확장성: 새로운 클러스터 추가가 더 용이
단점: - 관리 복잡성: 여러 컨트롤 플레인의 일관성 유지 필요 - 리소스 오버헤드: 각 클러스터마다 완전한 컨트롤 플레인 필요 - 설정 동기화: 수동으로 설정을 동기화해야 하는 경우 발생
메시 연합 vs 다중 클러스터 메시: 선택 기준¶
메시 연합 (Mesh Federation) 적합한 시나리오:
# 조직별로 독립적인 메시 운영
# 보안팀 메시
kubectl create namespace security-mesh-system
kubectl label namespace security-mesh-system istio.io/mesh-id=security-mesh
# 개발팀 메시
kubectl create namespace dev-mesh-system
kubectl label namespace dev-mesh-system istio.io/mesh-id=dev-mesh
# 메시 간 선택적 통신만 허용
apiVersion: security.istio.io/v1beta1
kind: AuthorizationPolicy
metadata:
name: inter-mesh-policy
spec:
rules:
- from:
- source:
principals: ["cluster.local/ns/security-mesh-system/sa/gateway-service"]
to:
- operation:
methods: ["GET", "POST"]
paths: ["/api/validate"]
다중 클러스터 서비스 메시 적합한 시나리오:
# 전역적으로 통합된 서비스 디스커버리
apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
name: global-catalog-service
spec:
hosts:
- catalog.production.svc.cluster.local
http:
- match:
- headers:
region:
exact: "us-west"
route:
- destination:
host: catalog.production.svc.cluster.local
subset: us-west-cluster
- route: # 기본 라우팅
- destination:
host: catalog.production.svc.cluster.local
subset: us-east-cluster

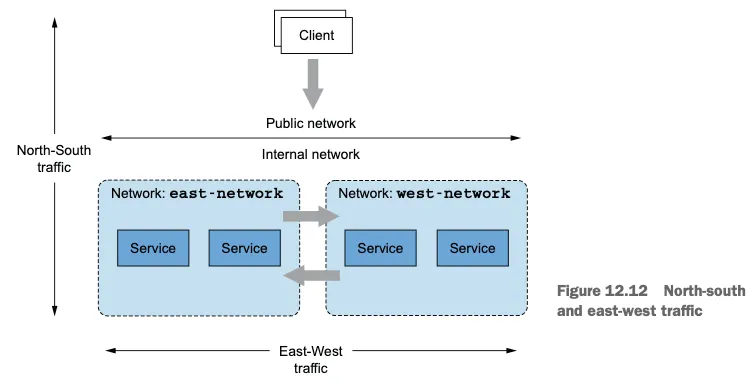

네트워크 토폴로지와 워크로드 디스커버리¶
다중 네트워크 시나리오에서는 클러스터 간 Pod가 직접 통신할 수 없기 때문에 East-West 게이트웨이가 필요한다:
# 네트워크 연결성 테스트
kubectl exec -it test-pod -- ping 10.20.0.15 # 다른 클러스터 Pod IP
# 실패 -> East-West 게이트웨이 필요
# 단일 네트워크 시나리오 (네이티브 라우팅)
kubectl exec -it test-pod -- ping 10.20.0.15 # 다른 클러스터 Pod IP
# 성공 -> 직접 통신 가능
워크로드 디스커버리 원리:
# 클러스터 간 서비스 엔드포인트 공유
apiVersion: v1
kind: Secret
metadata:
name: istio-remote-secret-east-cluster
namespace: istio-system
labels:
istio/cluster: east-cluster
type: Opaque
data:
east-cluster: <base64-encoded-kubeconfig> # East 클러스터 접근 정보
이 시크릿을 통해 West 클러스터의 istiod가 East 클러스터의 서비스를 발견하고 Envoy 설정에 포함시킵니다.
다중 클러스터 배포 실습¶
실습 시나리오: 글로벌 전자상거래 플랫폼 시뮬레이션 - West 클러스터: 미국 서부 (webapp 서비스 운영) - East 클러스터: 미국 동부 (catalog 서비스 운영)
Step 1: 실습 환경 구성 - 지역 분산 아키텍처¶
# West 클러스터 생성 (US-West 리전 시뮬레이션)
cat << 'EOF' > west-cluster-config.yaml
kind: Cluster
apiVersion: kind.x-k8s.io/v1alpha4
nodes:
- role: control-plane
extraPortMappings:
- containerPort: 30000 # istio-ingressgateway HTTP
hostPort: 30000
- containerPort: 30001 # Prometheus
hostPort: 30001
- containerPort: 30002 # Grafana
hostPort: 30002
- containerPort: 30003 # Kiali
hostPort: 30003
- containerPort: 30004 # Tracing
hostPort: 30004
networking:
podSubnet: 10.10.0.0/16 # West 클러스터 전용 Pod 대역
serviceSubnet: 10.100.0.0/24 # West 클러스터 서비스 대역
EOF
kind create cluster --name west --image kindest/node:v1.23.17 \
--kubeconfig ./west-kubeconfig --config west-cluster-config.yaml
# East 클러스터 생성 (US-East 리전 시뮬레이션)
cat << 'EOF' > east-cluster-config.yaml
kind: Cluster
apiVersion: kind.x-k8s.io/v1alpha4
nodes:
- role: control-plane
extraPortMappings:
- containerPort: 31000 # istio-ingressgateway HTTP
hostPort: 31000
- containerPort: 31001 # Prometheus
hostPort: 31001
- containerPort: 31002 # Grafana
hostPort: 31002
- containerPort: 31003 # Kiali
hostPort: 31003
- containerPort: 31004 # Tracing
hostPort: 31004
networking:
podSubnet: 10.20.0.0/16 # East 클러스터 전용 Pod 대역
serviceSubnet: 10.200.0.0/24 # East 클러스터 서비스 대역
EOF
kind create cluster --name east --image kindest/node:v1.23.17 \
--kubeconfig ./east-kubeconfig --config east-cluster-config.yaml
환경 확인 및 네트워크 테스트:
# 클러스터 생성 확인
docker ps --format "table {{.Names}}\t{{.Ports}}" | grep -E "(west|east)"
# kubectl 컨텍스트 설정
kubectl config set-context west-context --cluster=kind-west --user=kind-west
kubectl config set-context east-context --cluster=kind-east --user=kind-east
# 각 클러스터의 네트워크 확인
echo "=== West 클러스터 네트워크 정보 ==="
kubectl --kubeconfig=./west-kubeconfig get nodes -o wide
kubectl --kubeconfig=./west-kubeconfig get pods -n kube-system -o wide | head -3
echo "=== East 클러스터 네트워크 정보 ==="
kubectl --kubeconfig=./east-kubeconfig get nodes -o wide
kubectl --kubeconfig=./east-kubeconfig get pods -n kube-system -o wide | head -3
# 클러스터 간 네트워크 분리 확인 (예상: 실패)
docker exec west-control-plane ping -c 1 east-control-plane 2>/dev/null || echo "O 클러스터 간 네트워크 분리 확인됨"
Step 2: 공통 신뢰 기반 구축 - 인증서 관리¶
다중 클러스터 서비스 메시에서 공통 신뢰(Common Trust)는 필수적이다. 클러스터 간 상호 인증을 위해 동일한 루트 CA를 사용해야 한다.
# 편의를 위한 alias 설정
alias kwest='kubectl --kubeconfig=./west-kubeconfig'
alias keast='kubectl --kubeconfig=./east-kubeconfig'
# 공통 CA 인증서 생성 (프로덕션에서는 실제 CA 사용)
mkdir -p certs
cd certs
# 루트 CA 생성
openssl req -x509 -newkey rsa:4096 -keyout root-ca-key.pem -out root-ca-cert.pem \
-days 365 -nodes -subj "/C=US/ST=CA/L=SanFrancisco/O=ACME/CN=ACME Root CA"
# 중간 CA 생성 (각 클러스터용)
# West 클러스터용 중간 CA
openssl req -newkey rsa:4096 -keyout west-ca-key.pem -out west-ca-csr.pem \
-nodes -subj "/C=US/ST=CA/L=SanFrancisco/O=ACME/CN=ACME West Intermediate CA"
openssl x509 -req -in west-ca-csr.pem -CA root-ca-cert.pem -CAkey root-ca-key.pem \
-CAcreateserial -out west-ca-cert.pem -days 365
# East 클러스터용 중간 CA
openssl req -newkey rsa:4096 -keyout east-ca-key.pem -out east-ca-csr.pem \
-nodes -subj "/C=US/ST=NY/L=NewYork/O=ACME/CN=ACME East Intermediate CA"
openssl x509 -req -in east-ca-csr.pem -CA root-ca-cert.pem -CAkey root-ca-key.pem \
-CAcreateserial -out east-ca-cert.pem -days 365
# 인증서 체인 생성
cat west-ca-cert.pem root-ca-cert.pem > west-cert-chain.pem
cat east-ca-cert.pem root-ca-cert.pem > east-cert-chain.pem
cd ..
Step 3: Istio 컨트롤 플레인 설치 - 복제된 컨트롤 플레인 모델
# istioctl 다운로드 (각 클러스터 컨테이너에)
export ISTIO_VERSION=1.17.8
curl -L https://istio.io/downloadIstio | ISTIO_VERSION=$ISTIO_VERSION sh -
sudo cp istio-$ISTIO_VERSION/bin/istioctl /usr/local/bin/
# West 클러스터 설정
cat << 'EOF' > west-istio-config.yaml
apiVersion: install.istio.io/v1alpha1
kind: IstioOperator
metadata:
name: west-controlplane
namespace: istio-system
spec:
profile: demo
components:
egressGateways:
- name: istio-egressgateway
enabled: false # 실습에서는 비활성화
values:
global:
meshID: acme-production-mesh # 글로벌 메시 ID
multiCluster:
clusterName: west-cluster # 클러스터 고유 식별자
network: west-network # 네트워크 식별자
# 메시 네트워크 토폴로지 정의
meshNetworks:
west-network:
endpoints:
- fromRegistry: west-cluster
gateways:
- address: 172.18.255.200 # East-West 게이트웨이 주소 (나중에 설정)
port: 15443
east-network:
endpoints:
- fromRegistry: east-cluster
gateways:
- address: 172.18.255.201
port: 15443
EOF
# East 클러스터 설정
cat << 'EOF' > east-istio-config.yaml
apiVersion: install.istio.io/v1alpha1
kind: IstioOperator
metadata:
name: east-controlplane
namespace: istio-system
spec:
profile: demo
components:
egressGateways:
- name: istio-egressgateway
enabled: false
values:
global:
meshID: acme-production-mesh # 동일한 메시 ID
multiCluster:
clusterName: east-cluster
network: east-network
meshNetworks:
west-network:
endpoints:
- fromRegistry: west-cluster
gateways:
- address: 172.18.255.200
port: 15443
east-network:
endpoints:
- fromRegistry: east-cluster
gateways:
- address: 172.18.255.201
port: 15443
EOF
실제 설치 실행:
# 네임스페이스 생성 및 CA 인증서 배포
kwest create namespace istio-system
keast create namespace istio-system
# 공통 CA 인증서 배포
kwest create secret generic cacerts -n istio-system \
--from-file=certs/root-ca-cert.pem \
--from-file=certs/west-cert-chain.pem \
--from-file=certs/west-ca-cert.pem \
--from-file=certs/west-ca-key.pem
keast create secret generic cacerts -n istio-system \
--from-file=certs/root-ca-cert.pem \
--from-file=certs/east-cert-chain.pem \
--from-file=certs/east-ca-cert.pem \
--from-file=certs/east-ca-key.pem
# Istio 설치
istioctl install --kubeconfig=./west-kubeconfig -f west-istio-config.yaml -y
istioctl install --kubeconfig=./east-kubeconfig -f east-istio-config.yaml -y
# 부가 도구 설치
kwest apply -f istio-$ISTIO_VERSION/samples/addons/
keast apply -f istio-$ISTIO_VERSION/samples/addons/

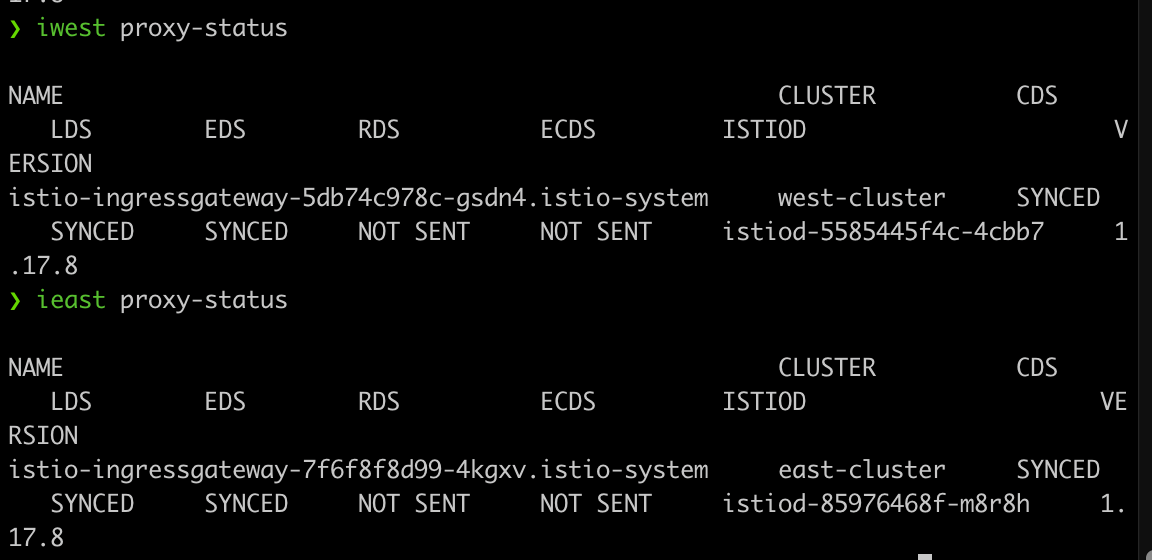

설치 확인 및 상태 점검:
# 컨트롤 플레인 파드 상태 확인
echo "=== West 클러스터 Istio 구성 요소 ==="
kwest get pods -n istio-system
kwest get istiooperator -n istio-system
echo "=== East 클러스터 Istio 구성 요소 ==="
keast get pods -n istio-system
keast get istiooperator -n istio-system

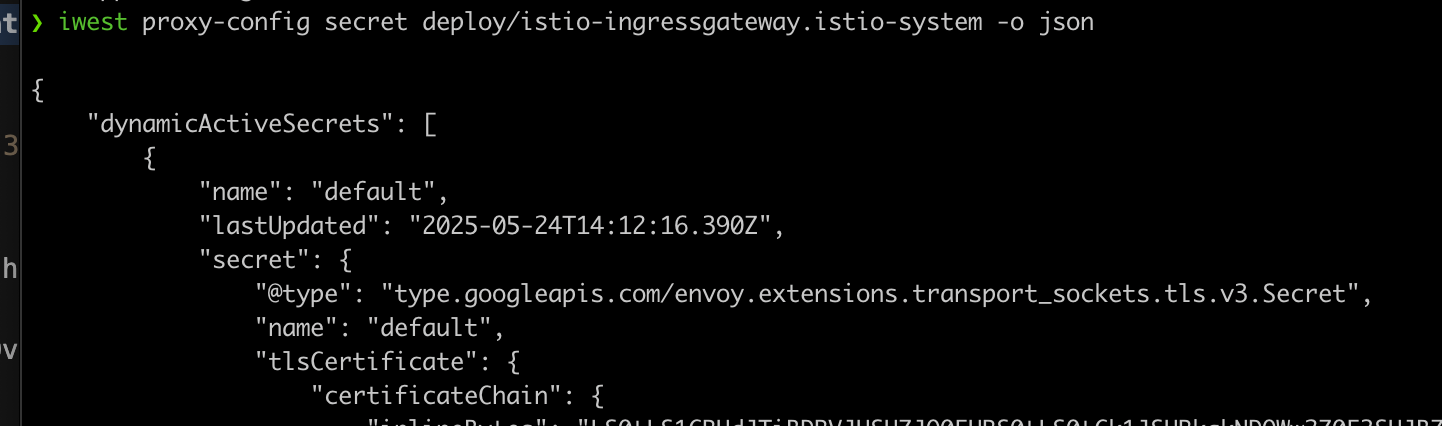

# 인증서 확인
echo "=== 인증서 체인 확인 ==="
kwest get secret cacerts -n istio-system -o jsonpath='{.data.cert-chain\.pem}' | base64 -d | openssl x509 -text -noout | grep "Issuer:"
keast get secret cacerts -n istio-system -o jsonpath='{.data.cert-chain\.pem}' | base64 -d | openssl x509 -text -noout | grep "Issuer:"
# istiod 버전 확인
kwest exec -n istio-system deploy/istiod -- pilot-discovery version
keast exec -n istio-system deploy/istiod -- pilot-discovery version
참고: 프로덕션 환경에서는 Hardware Security Module(HSM)이나 외부 PKI 시스템을 사용하여 CA 키를 보호해야 한다. 또한 인증서 순환(rotation) 정책을 수립하고 자동화해야 한다.
Step 4: 클러스터 간 워크로드 디스커버리 설정¶
각 클러스터가 상대방의 워크로드를 발견할 수 있도록 시크릿을 생성:
# East 클러스터의 시크릿을 West 클러스터에 생성
istioctl create-remote-secret \
--context=east \
--name=east-cluster | \
kubectl apply -f - --context=west
# West 클러스터의 시크릿을 East 클러스터에 생성
istioctl create-remote-secret \
--context=west \
--name=west-cluster | \
kubectl apply -f - --context=east
Step 5: East-West 게이트웨이 설정¶
클러스터 간 통신을 위한 East-West 게이트웨이 구성:
apiVersion: install.istio.io/v1alpha1
kind: IstioOperator
metadata:
name: istio-eastwestgateway
namespace: istio-system
spec:
profile: empty
components:
ingressGateways:
- name: istio-eastwestgateway
label:
istio: eastwestgateway
app: istio-eastwestgateway
enabled: true
k8s:
env:
- name: ISTIO_META_ROUTER_MODE
value: "sni-dnat" # SNI 클러스터 활성화
- name: ISTIO_META_REQUESTED_NETWORK_VIEW
value: east-network

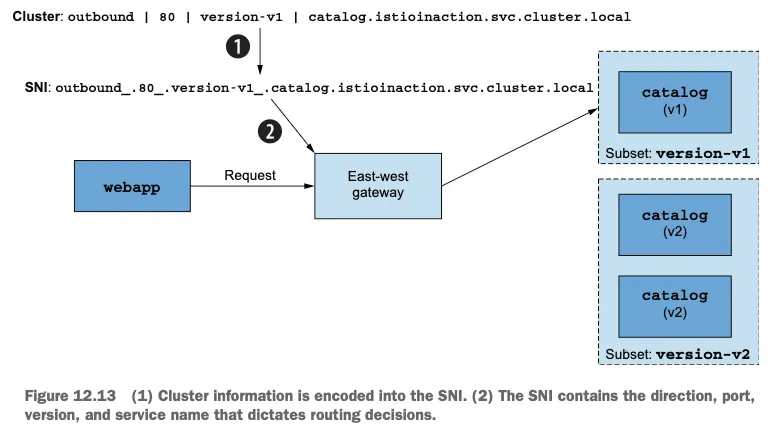

SNI 클러스터와 자동 통과¶
East-West 게이트웨이는 SNI(Server Name Indication) 클러스터를 사용하여: - 모든 엔보이 클러스터 정보를 SNI에 인코딩 - 암호화된 트래픽을 적절한 클러스터로 라우팅 - 상호 인증된 연결 유지

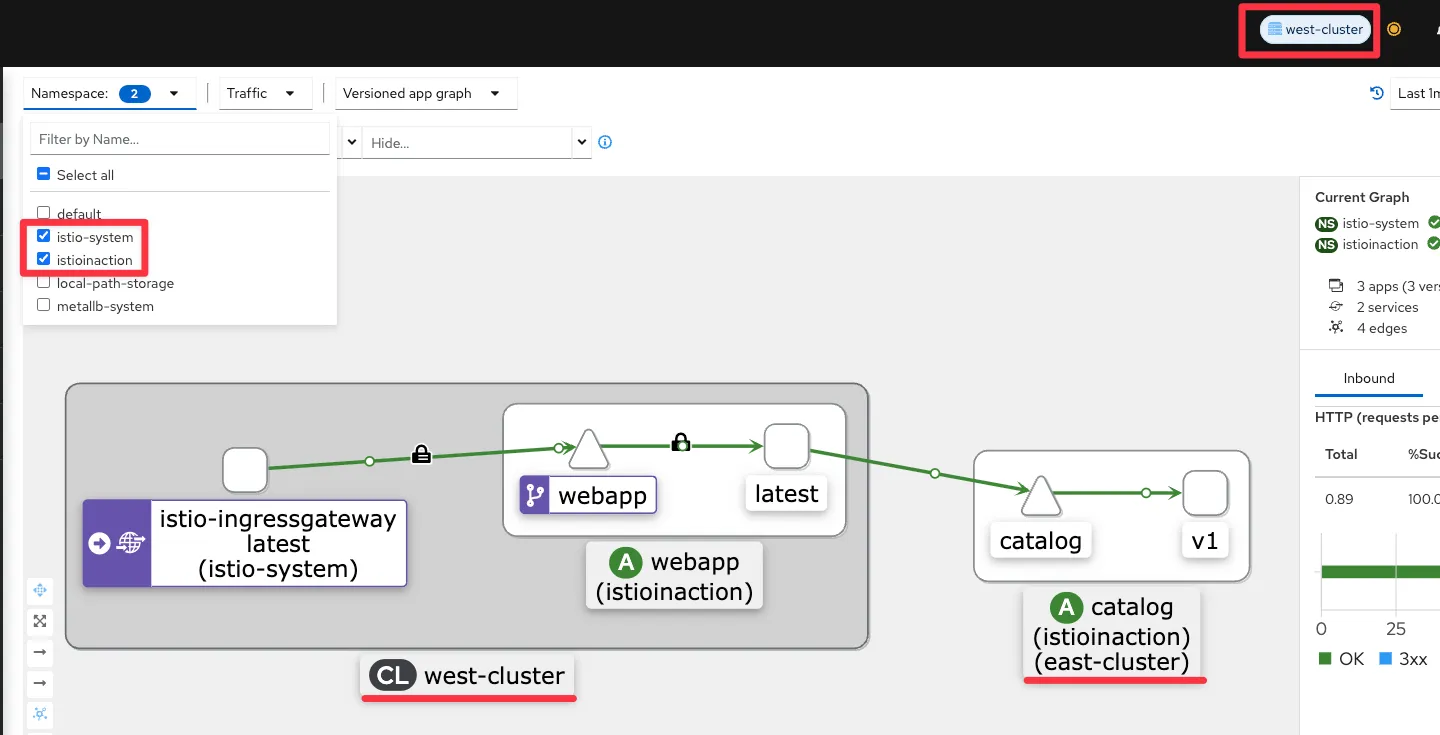

Step 6: 실습 결과 확인¶
# 클러스터 간 서비스 디스커버리 확인
kubectl get endpoints catalog -n istioinaction --context=west
kubectl get endpoints catalog -n istioinaction --context=east
# East-West 트래픽 테스트
curl -H "Host: webapp.istioinaction.io" http://west-cluster-ip/api/catalog
이스티오의 요청 처리 기능 확장하기¶
엔보이의 확장 기능¶
데이터 플레인 확장이 필요한 이유
Istio의 표준 기능만으로는 모든 비즈니스 요구사항을 충족할 수 없다. 예를 들어 모든 API 호출에 대해 특별한 암호화된 거래 ID를 헤더에 추가해야 하는 경우처럼, 복잡한 알고리즘이 필요한 요구사항은 Envoy의 확장 가능한 아키텍처로 해결한다.

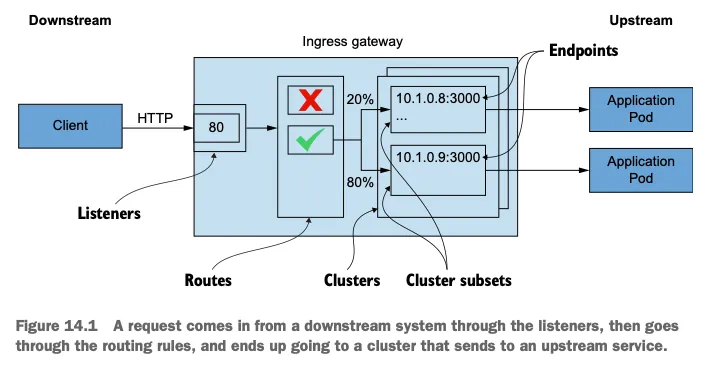

Envoy 필터 체인 아키텍처¶
┌─────────────────────────────────────────────┐
│ Listener │
│ (Port 8080에서 들어오는 요청 수신) │
└─────────────────────┬───────────────────────┘
│
┌─────────────────────▼───────────────────────┐
│ Network Filter Chain │
│ ┌─────────────────────────────────────┐ │
│ │ MongoDB Filter │ │
│ ├─────────────────────────────────────┤ │
│ │ Redis Filter │ │
│ ├─────────────────────────────────────┤ │
│ │ HTTP Connection Manager (HCM) │ ←──┼── 가장 중요!
│ └─────────────────────────────────────┘ │
└─────────────────────┬───────────────────────┘
│
┌─────────────────────▼───────────────────────┐
│ HTTP Filter Chain │
│ ┌─────────────────────────────────────┐ │
│ │ CORS Filter │ │
│ ├─────────────────────────────────────┤ │
│ │ JWT Authentication Filter │ │
│ ├─────────────────────────────────────┤ │
│ │ Rate Limiting Filter │ │
│ ├─────────────────────────────────────┤ │
│ │ Custom Business Logic Filter │ ←──┼── 우리가 추가할 곳!
│ ├─────────────────────────────────────┤ │
│ │ Router Filter (Terminal) │ │
│ └─────────────────────────────────────┘ │
└─────────────────────┬───────────────────────┘
│
┌─────────────────────▼───────────────────────┐
│ Upstream Cluster │
│ (실제 백엔드 서비스로 전달) │
└─────────────────────────────────────────────┘
각 계층의 역할과 확장 가능성:
- 리스너 (Listener):
- 네트워크 인터페이스 바인딩
-
확장 포인트: 사용자 정의 리스너 필터
-
네트워크 필터:
- 바이트 스트림 처리
-
확장 포인트: TCP/UDP 레벨 커스터마이징
-
HTTP Connection Manager:
- HTTP 프로토콜 파싱
-
확장 포인트: HTTP 레벨 커스터마이징
-
HTTP 필터:
- 요청/응답 처리
- 확장 포인트: 가장 많이 사용되는 확장 영역
실전에서 자주 사용되는 HTTP 필터들¶
# 실제 프로덕션에서 사용되는 필터 체인 예시
apiVersion: networking.istio.io/v1alpha3
kind: EnvoyFilter
metadata:
name: production-filter-chain
namespace: payment-service
spec:
workloadSelector:
labels:
app: payment-api
configPatches:
- applyTo: HTTP_FILTER
match:
context: SIDECAR_INBOUND
listener:
filterChain:
filter:
name: "envoy.filters.network.http_connection_manager"
patch:
operation: INSERT_BEFORE
filterClass: AUTHZ # 인증 전에 실행
value:
name: envoy.filters.http.cors
typed_config:
"@type": type.googleapis.com/envoy.extensions.filters.http.cors.v3.Cors
allow_origin_string_match:
- prefix: "https://secure-"
allow_methods: "GET, POST, PUT"
allow_headers: "authorization, content-type, x-transaction-id"
주요 필터 카테고리별 사용 사례:
- 보안 필터:
envoy.filters.http.jwt_authn: JWT 토큰 검증envoy.filters.http.rbac: 역할 기반 접근 제어-
envoy.filters.http.ext_authz: 외부 인증 서비스 연동 -
관찰성 필터:
envoy.filters.http.wasm: WebAssembly 기반 메트릭 수집envoy.filters.http.tap: 디버깅을 위한 트래픽 캡처-
envoy.access_loggers.file: 상세 액세스 로그 -
트래픽 제어 필터:
envoy.filters.http.local_ratelimit: 로컬 속도 제한envoy.filters.http.fault: 결함 주입 테스트-
envoy.filters.http.adaptive_concurrency: 적응적 동시성 제어 -
데이터 변환 필터:
envoy.filters.http.grpc_json_transcoder: gRPC ↔ JSON 변환envoy.filters.http.lua: Lua 스크립트 실행envoy.filters.http.header_to_metadata: 헤더 → 메타데이터 변환
설계 원칙: 각 필터는 단일 책임 원칙을 따르며, 체인을 통해 조합된다. 이는 마이크로서비스 아키텍처와 유사한 철학이다.
EnvoyFilter 리소스로 엔보이 필터 설정하기¶
위험 요소와 모범 사례¶
EnvoyFilter는 강력하지만 위험한 도구이다. 잘못 사용하면 전체 서비스 메시가 중단될 수 있다.
# 실제 장애 사례: 잘못된 EnvoyFilter로 인한 서비스 중단
apiVersion: networking.istio.io/v1alpha3
kind: EnvoyFilter
metadata:
name: dangerous-filter # 위험한 설정 예시
namespace: istio-system # 😱 전체 메시에 적용!
spec:
# workloadSelector 없음 = 모든 워크로드에 적용
configPatches:
- applyTo: HTTP_FILTER
patch:
operation: INSERT_BEFORE
value:
name: envoy.filters.http.nonexistent_filter # 😱 존재하지 않는 필터!
안전한 EnvoyFilter 개발 워크플로우:
- 개발 환경에서 테스트
- 특정 워크로드로 범위 제한
- 카나리 배포 적용
- 모니터링 및 롤백 계획 수립
실습: Tap 필터 구현¶
Step 1: 안전한 실습 환경 구성
# 실습용 네임스페이스 생성
kubectl create namespace tap-debug-lab
kubectl label namespace tap-debug-lab istio-injection=enabled
# 테스트 애플리케이션 배포
cat << 'EOF' | kubectl apply -f -
apiVersion: apps/v1
kind: Deployment
metadata:
name: debug-webapp
namespace: tap-debug-lab
spec:
replicas: 1
selector:
matchLabels:
app: debug-webapp
version: v1
template:
metadata:
labels:
app: debug-webapp
version: v1
spec:
containers:
- name: webapp
image: nginx:latest
ports:
- containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
name: debug-webapp
namespace: tap-debug-lab
spec:
selector:
app: debug-webapp
ports:
- port: 80
targetPort: 80
EOF
Step 2: 점진적 Tap 필터 배포
# 프로덕션급 Tap 필터 설정
apiVersion: networking.istio.io/v1alpha3
kind: EnvoyFilter
metadata:
name: safe-tap-filter
namespace: tap-debug-lab
spec:
workloadSelector:
labels:
app: debug-webapp # 특정 앱에만 적용
version: v1 # 특정 버전에만 적용
configPatches:
- applyTo: HTTP_FILTER
match:
context: SIDECAR_INBOUND
listener:
portNumber: 80
filterChain:
filter:
name: "envoy.filters.network.http_connection_manager"
subFilter:
name: "envoy.filters.http.router"
patch:
operation: INSERT_BEFORE
value:
name: envoy.filters.http.tap
typed_config:
"@type": "type.googleapis.com/envoy.extensions.filters.http.tap.v3.Tap"
commonConfig:
adminConfig:
configId: debug_tap_config
# 보안을 위한 제한 설정
maxBufferedRxBytes: 1024 # 수신 버퍼 제한
maxBufferedTxBytes: 1024 # 송신 버퍼 제한
streaming: true # 스트리밍 모드 활성화
Step 3: 실시간 디버깅 실행
# Tap 설정 JSON 파일 생성
cat << 'EOF' > debug-tap-config.json
{
"config_id": "debug_tap_config",
"tap_config": {
"match_config": {
"http_request_headers_match": {
"headers": [
{
"name": "x-debug-session",
"exact_match": "enabled"
}
]
}
},
"output_config": {
"sinks": [
{
"streaming_admin": {}
}
]
}
}
}
EOF
# 포트 포워딩 및 Tap 활성화
kubectl port-forward -n tap-debug-lab deploy/debug-webapp 15000:15000 &
curl -X POST -d @debug-tap-config.json \
-H "Content-Type: application/json" \
http://localhost:15000/tap
# 디버그 요청 전송 (별도 터미널)
kubectl port-forward -n tap-debug-lab svc/debug-webapp 8080:80 &
curl -H "x-debug-session: enabled" \
-H "x-trace-id: 12345" \
http://localhost:8080/
고급 확장 기법: Lua와 WebAssembly¶

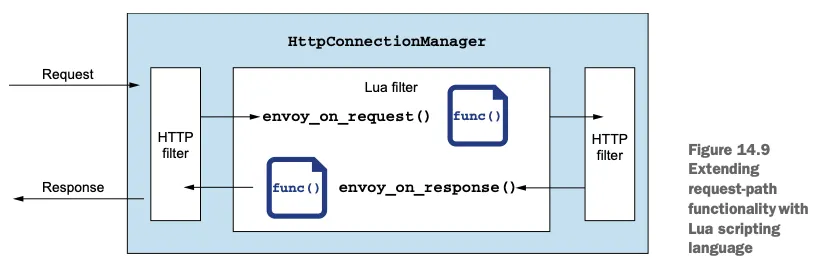

Lua 스크립트: 빠른 프로토타이핑¶
Lua는 빠른 개발과 유연성이 필요할 때 적합한다:
-- 요청 헤더에 비즈니스 로직 추가
function envoy_on_request(request_handle)
-- 사용자 지역 감지
local user_ip = request_handle:headers():get("x-forwarded-for")
local region = detect_region(user_ip)
-- 지역별 라우팅 헤더 추가
request_handle:headers():add("x-user-region", region)
-- 비즈니스 시간 확인
local current_hour = os.date("!%H")
if tonumber(current_hour) < 9 or tonumber(current_hour) > 17 then
request_handle:headers():add("x-business-hours", "false")
else
request_handle:headers():add("x-business-hours", "true")
end
end
WebAssembly: 고성능 확장¶
WASM은 성능이 중요한 프로덕션 환경에서 사용한다:
// Rust로 작성된 고성능 필터 예시
use proxy_wasm::traits::*;
use proxy_wasm::types::*;
#[no_mangle]
pub fn _start() {
proxy_wasm::set_log_level(LogLevel::Trace);
proxy_wasm::set_http_context(|_| -> Box<dyn HttpContext> {
Box::new(CustomAuthFilter)
});
}
struct CustomAuthFilter;
impl HttpContext for CustomAuthFilter {
fn on_http_request_headers(&mut self, _num_headers: usize) -> Action {
// 고성능 인증 로직
let auth_header = self.get_http_request_header("authorization");
match validate_token_fast(&auth_header) {
Ok(user_info) => {
self.add_http_request_header("x-user-id", &user_info.id);
Action::Continue
},
Err(_) => {
self.send_http_response(401, vec![], Some(b"Unauthorized"));
Action::Pause
}
}
}
}
Lua vs WASM 선택 기준:
| 기준 | Lua | WebAssembly |
|---|---|---|
| 개발 속도 | 빠름 | 보통 |
| 성능 | 보통 | 높음 |
| 메모리 사용량 | 낮음 | 보통 |
| 디버깅 | 쉬움 | 어려움 |
| 보안 | 보통 | 높음 |
실무 권장사항: - 프로토타이핑과 간단한 로직: Lua 사용 - 프로덕션 고성능 요구사항: WebAssembly 사용 - 복잡한 비즈니스 로직: 별도 마이크로서비스로 분리 고려
핵심 포인트 정리¶
다중 클러스터 스케일링¶
- 격리성과 가용성: 다중 클러스터 구성으로 팀 간 충돌 및 장애 전파 방지
- East-West 게이트웨이: 클러스터 간 안전한 mTLS 통신
- SNI 클러스터: 세밀한 트래픽 라우팅 지원
- 공통 신뢰: 동일 루트 CA를 통한 클러스터 간 상호 인증
데이터 플레인 확장¶
- Envoy 필터 체인: 계층별 확장 포인트 이해와 활용
- EnvoyFilter 리소스: 고급 Envoy 설정 적용
- Lua와 WebAssembly: 커스텀 비즈니스 로직 구현
- Tap 필터: 실시간 트래픽 디버깅
다중 클러스터 서비스 메시는 격리성, 장애 경계, 규정 준수, 가용성 향상을 위한 핵심 아키텍처 패턴이다. Envoy 필터와 WebAssembly를 활용한 데이터 플레인 확장을 통해 표준 Istio 기능으로 충족하기 어려운 비즈니스 요구사항을 구현할 수 있다.
